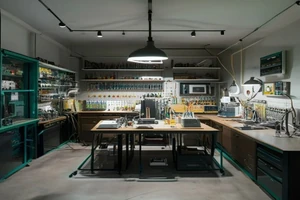

La structure physique de votre atelier
L’installation d’un atelier électronique dans un garage exige une rigueur structurelle. Vous devez d’abord isoler la zone de l’humidité ambiante, surtout si vous vivez dans une région tempérée. L’humidité corrode les contacts métalliques de vos composants.
Privilégiez un plan de travail rigide. Un plateau en hêtre massif de 40 mm d’épaisseur offre une inertie mécanique nécessaire. Cette densité empêche les vibrations parasites lors de vos soudures de précision. Si vous travaillez sur des SoC (System on a Chip), comprenez ces puces comme les cerveaux miniatures de vos appareils : ils sont extrêmement sensibles à la chaleur et aux chocs électriques.
L’art de l’organisation modulaire
Ne fixez rien au mur de manière permanente. Utilisez des panneaux perforés en acier. Vous gagnerez en flexibilité en ajustant vos outils selon le projet en cours. Un atelier qui ne change jamais est un atelier qui stagne.
Installez des rails de stockage pour vos composants CMS (Composants Montés en Surface). Ce sont des éléments minuscules, semblables à des grains de riz électroniques. Sans un rangement classé par valeur ohmique ou capacité, vous perdrez 30 % de votre temps à chercher vos pièces.
Gestion de l’énergie et sécurité ESD
Le courant électrique est votre matière première. Vous devez installer un tableau électrique dédié avec un disjoncteur différentiel 30 mA. Cela agit comme un gardien vigilant qui coupe l’alimentation dès qu’une fuite de courant est détectée, vous évitant tout risque d’électrisation.
La protection ESD (ElectroStatic Discharge) est indispensable. Une décharge électrostatique est comme un éclair miniature : invisible, mais destructeur pour vos semi-conducteurs. Installez un tapis antistatique relié à la terre via une résistance de 1 Mohm. Ce tapis draine les charges électriques accumulées sur votre corps avant qu’elles ne grillent vos circuits.
L’éclairage et la vision technique
Ne vous contentez jamais d’un plafonnier central. Vous avez besoin d’une lampe articulée munie d’une loupe intégrée. Un bon éclairage doit offrir une température de couleur de 5000K, ce qui reproduit une lumière naturelle neutre. Cela évite la fatigue oculaire lors des travaux minutieux sur des PCB (Printed Circuit Board).
Pensez à vos PCB comme aux fondations d’une maison. S’ils sont mal éclairés, vous risquez des ponts de soudure invisibles qui provoqueront des courts-circuits plus tard. La clarté visuelle est la première étape du dépannage réussi.
Erreurs classiques à éviter
- Négliger la ventilation : les fumées de soudure sont toxiques. Installez un extracteur d’air avec filtre à charbon actif.
- Mélanger les zones : ne bricolez jamais de mécanique lourde (graisse, huile) sur votre zone de soudure électronique.
- Surcharger les prises : utilisez des multiprises avec interrupteurs individuels pour isoler chaque appareil après usage.
Retour d’expérience terrain
J’ai vu trop d’ateliers s’effondrer sous le poids de l’accumulation. Une règle simple : si vous n’avez pas utilisé un outil depuis six mois, rangez-le dans un bac de stockage distant. Gardez sur votre plan de travail uniquement ce qui est strictement nécessaire à la tâche immédiate.
La propreté est un levier de performance. Un plan de travail encombré est le signal d’un esprit désorganisé. En électronique, cette désorganisation se traduit par des erreurs de câblage répétitives. Considérez chaque centimètre carré de votre plan de travail comme une ressource coûteuse.
Optimisation du stockage
- Utilisez des bacs transparents pour identifier le contenu en un coup d’œil.
- Étiquetez systématiquement chaque tiroir avec une machine à ruban.
- Dédiez un tiroir spécifique pour vos outils de mesure (multimètre, oscilloscope).
Enfin, n’oubliez jamais de vérifier régulièrement votre fer à souder. Une panne oxydée ne transfère plus la chaleur correctement. C’est comme essayer de peindre avec un pinceau dont les poils seraient collés. Entretenez votre matériel pour qu’il travaille pour vous, et non l’inverse.
